DL1CR

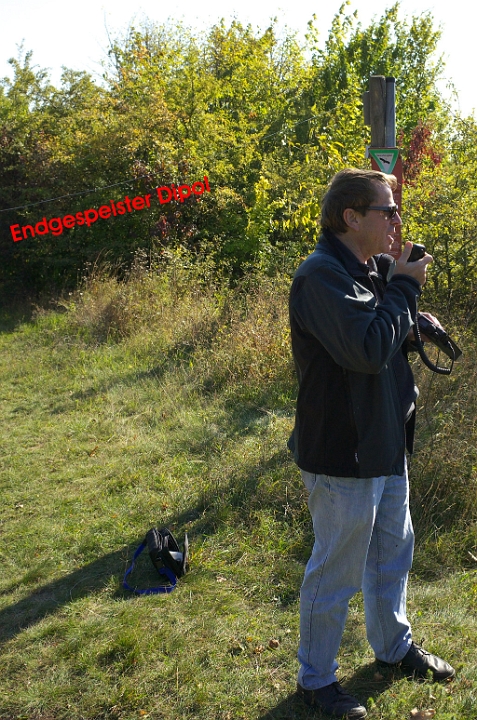

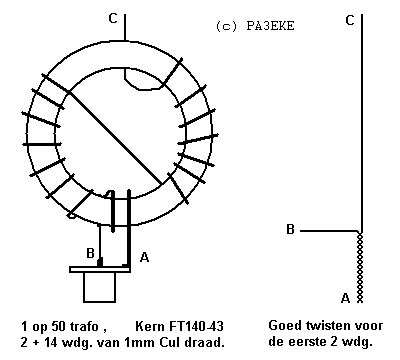

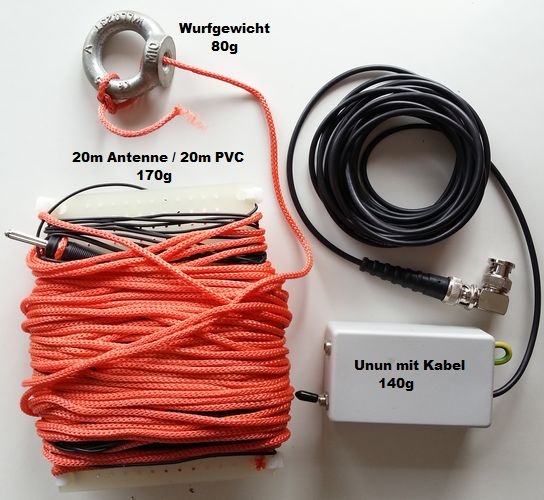

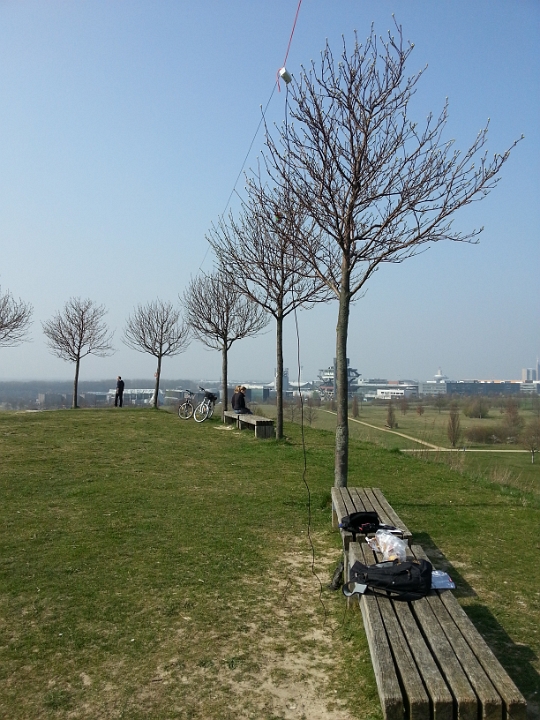

R0002465a  Mikro-Fieldday:  In die Tasche links unten passt alles rein: Antenne für 40/20/15/10m,  Unun, Mikrofon und FT-817 20140330 130314  Aufgrund der vielen guten Rapporte arbeite ich im Moment ausschließlich mit einem ca. 20m langen Draht (DX-WIRE UL - "ultraleicht") und dem 1:64 Unun: SWR kleiner als 1,5 auf 40m, 20m, 15m und 10m. Komplett  Meine komplette "Antennenanlage" wiegt wenig als 400g. Was noch fehlt ist ein mind. 3m hoher Baum in 25m Entfernung. 1op50-Trafo  Von PA3HHO habe ich die Idee, einen endgespeisten Dipol über einen 1:64 Transformator (Unun) mit einer Sekundärimpedanz von 3,2 kOhm anzukoppeln.

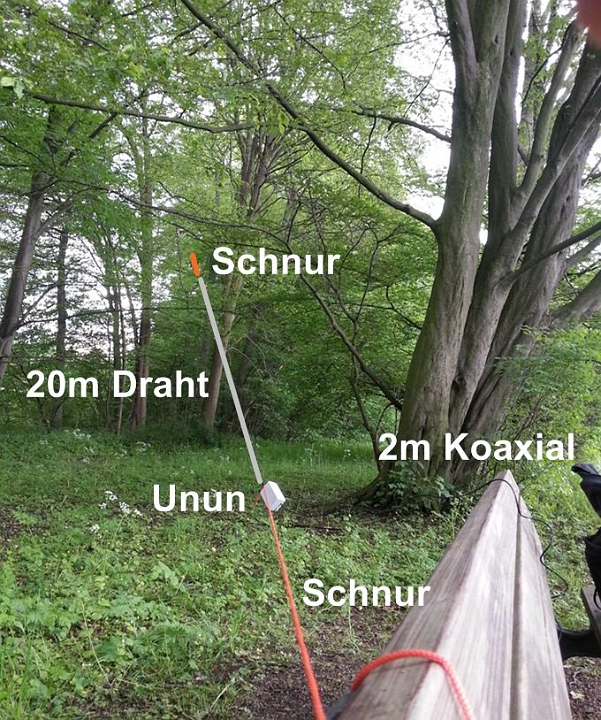

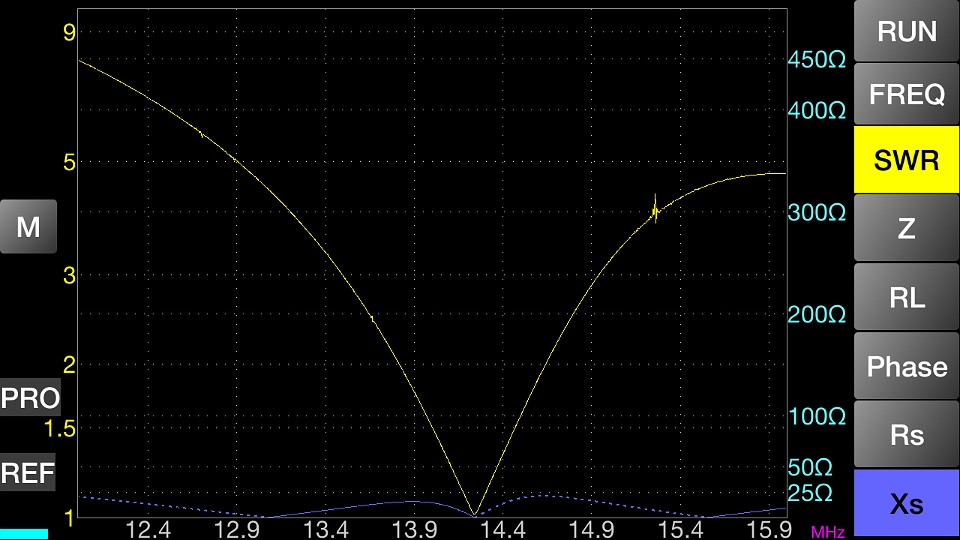

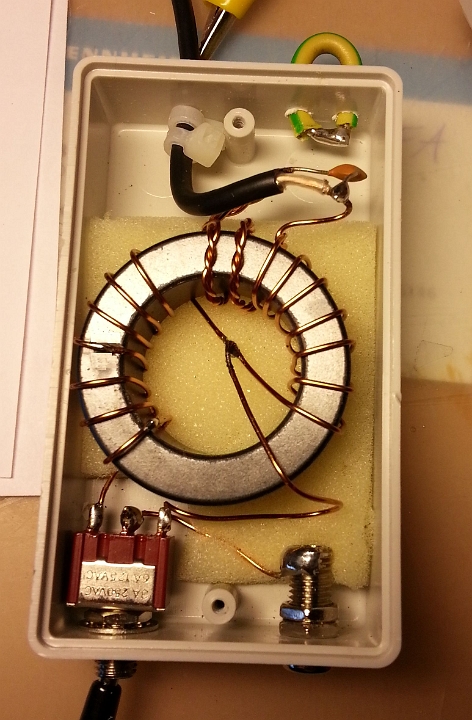

Aufbau DL1CR  Der Ringkern (Amidon FT 140-43) hat 36mm Durchmesser. Der Kondensator von 82p / 500V parallell zur Primärwicklung kompensiert die Sekundärkapazität. Den  zusätzlich verbauten Schalter nutze ich nicht mehr. Aufbau im Park  Typischer Aufbau für meine Parkbank-Aktivitäten. Es folgen die SWR-Diagramme. SWR 40m  SWR Messung im 40m Band mit dem 1:64 Unun ohne Anpassgerät am 20m langen Draht SWR 20m  SWR Messung im 20m Band mit dem 1:64 Unun ohne Anpassgerät am 20m langen Draht

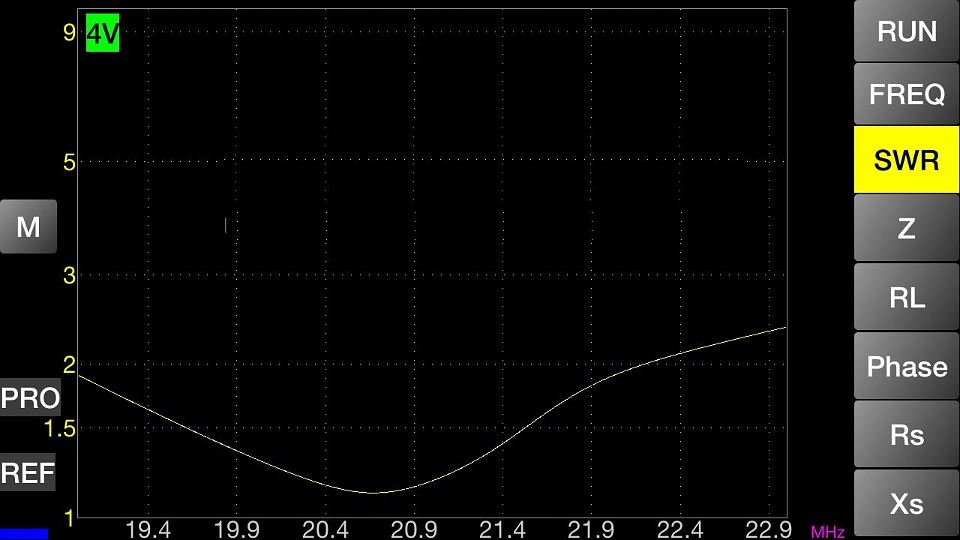

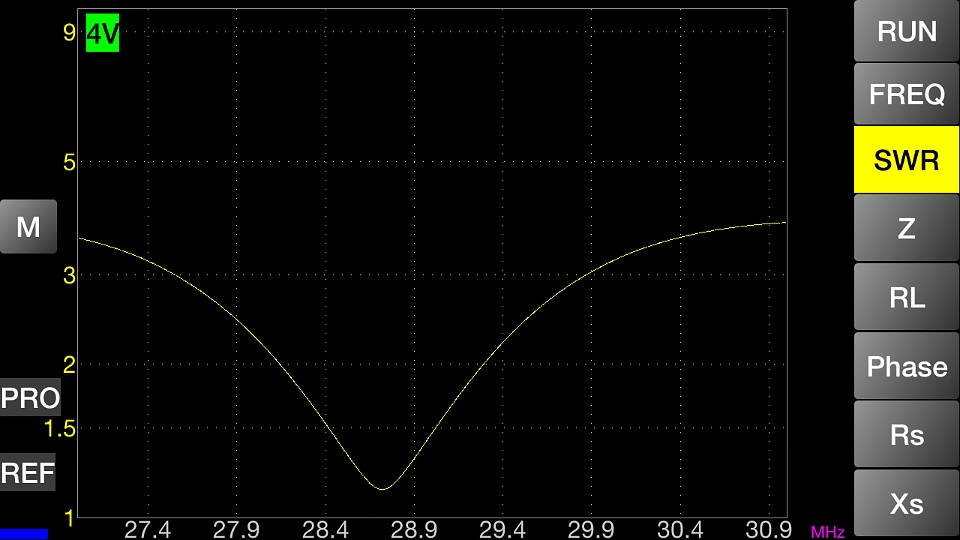

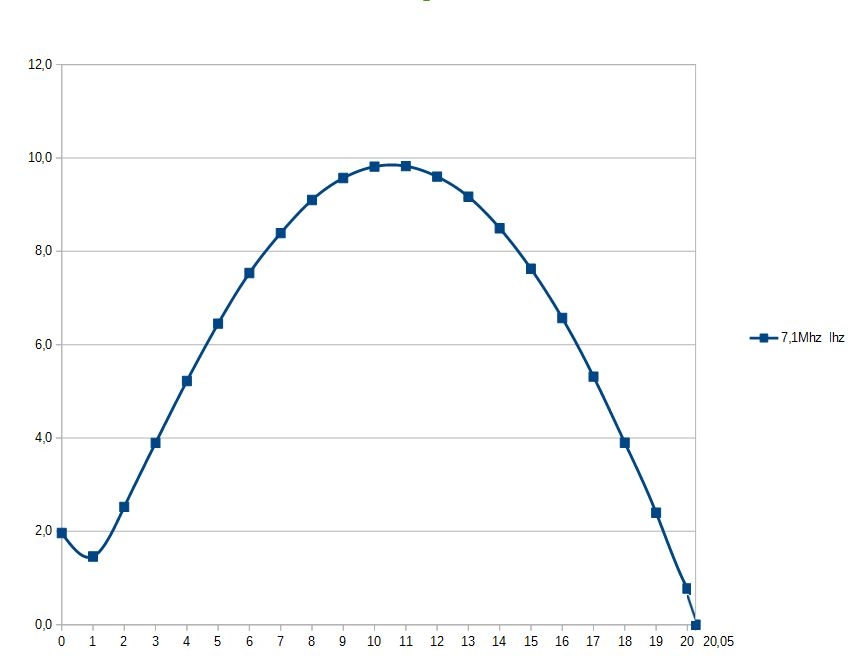

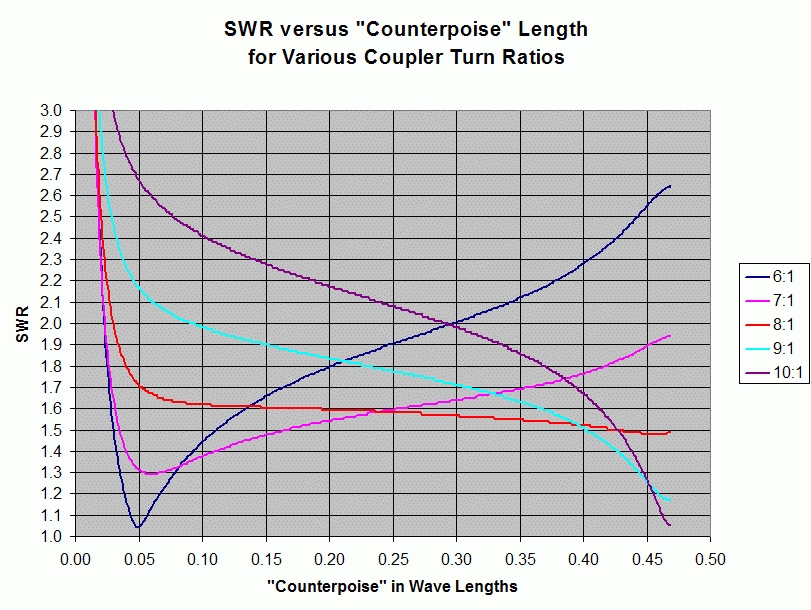

SWR 15m  SWR Messung im 15m Band mit dem 1:64 Unun ohne Anpassgerät am 20m langen Draht SWR 10m  SWR Messung im 10m Band mit dem 1:64 Unun ohne Anpassgerät am 20m langen Draht efhw 10  Oft werde ich gefragt, welches Radial oder Gegengewicht ich benutze. Dazu hat AA5TB unter http://www.aa5tb.com/efha.html einige Messungen veröffentlicht  (s. B.). Ich verwende - wie dort vorgeschlagen - das 4m lange Koaxilkabel als Gegengewicht und erfülle mit l > 0,1 * 40m die im Diagramm ablesbare Bedingung  l > 0,05λ für das Übersetzungsverhältnis 1:8. Strommessung Endfeed 7,2MHz  Mithilfe eines HF-Strommessgeräts konnte ich den Antenenstrom längs des endgespeisten Dipols messen. Einspeisung von links mit Unun 1:64. Kurve für 7.2 MHz

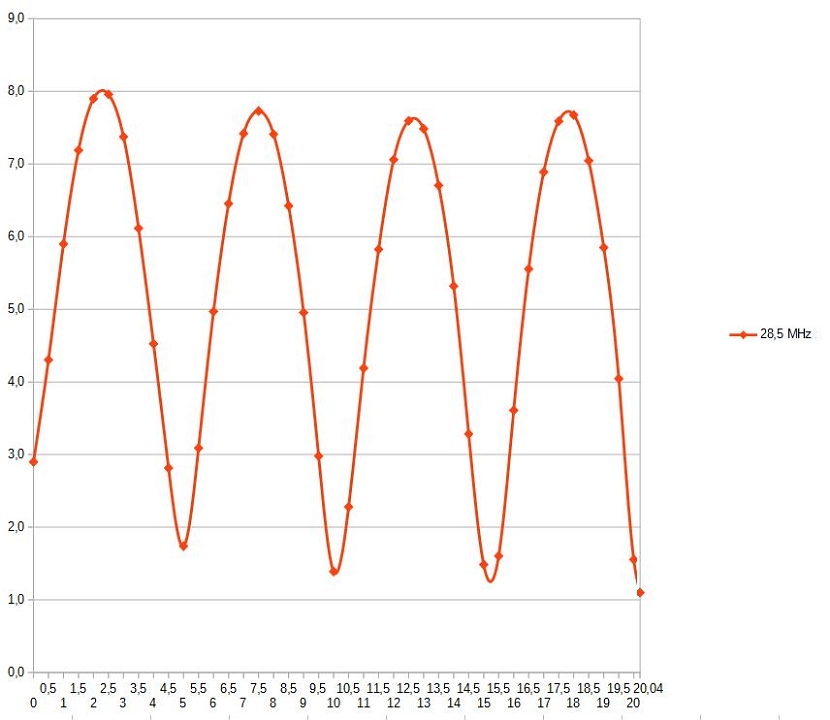

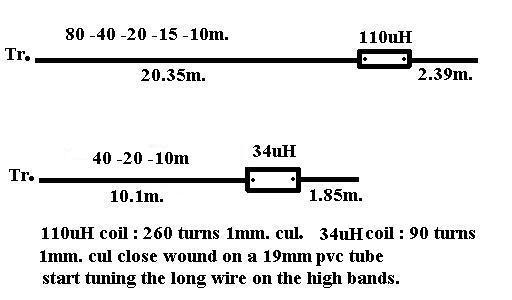

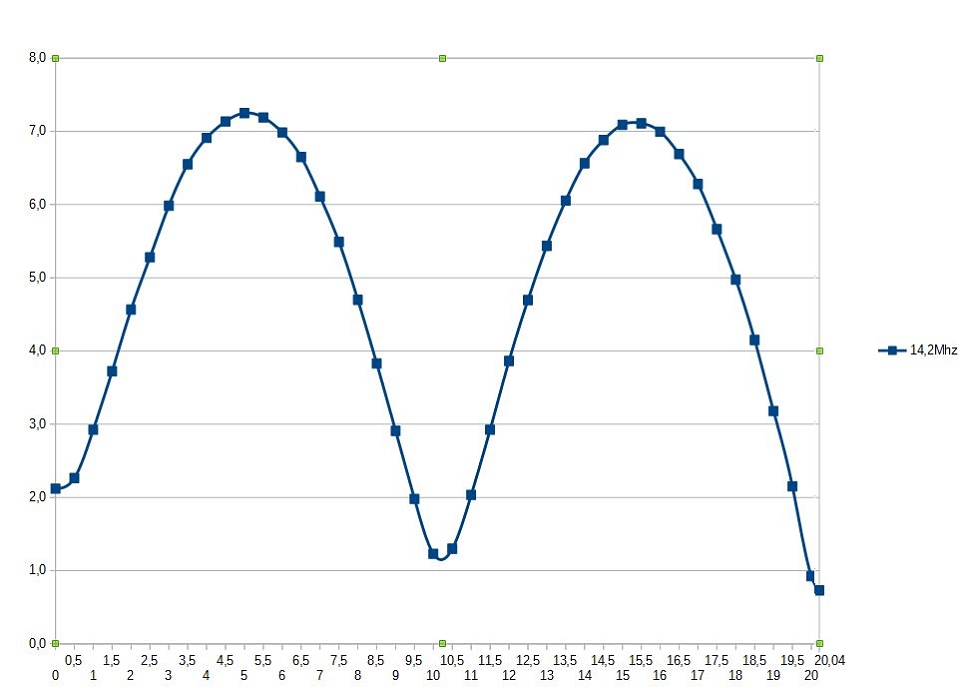

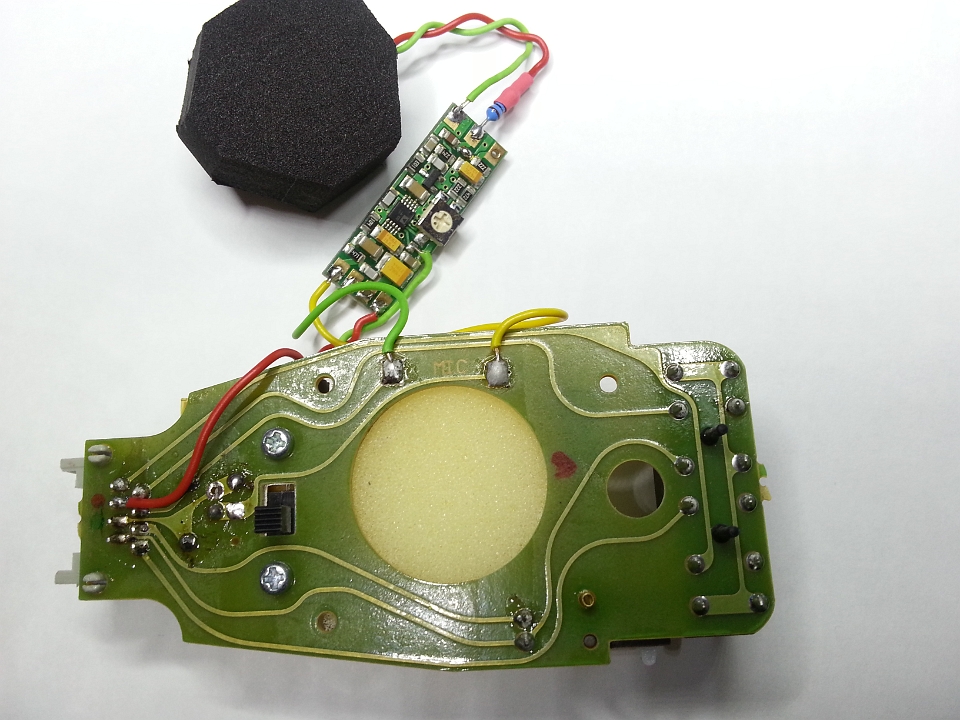

Strommessung Endfeed 14,2MHz  HF-Strommessung 14,2 MHz Strommessung Endfeed 28,5MHz  HF-Strommessung 28,5MHz multiband end fed  PA3HHO schlägt zwei Versionen für verkürzte Dipole vor. Mit der unteren Version habe ich sehr gute Erfahrungen gemacht, die obere läuft sicher auch bestens. Aufbau1  In das Yaesu-Mikrofon MH-31 habe ich einem Kompressor von ELV (Bnr. 68-730-42, 10,95 €) eingebaut und die dynamische Kapsel durch die mitgelieferte Elektretkapsel ersetzt.

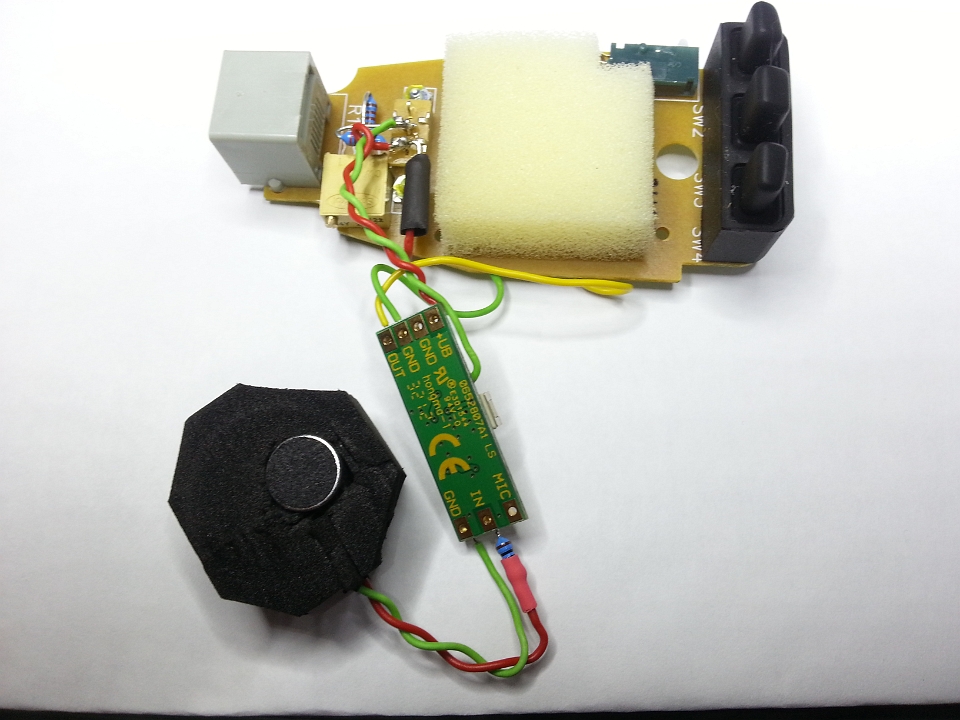

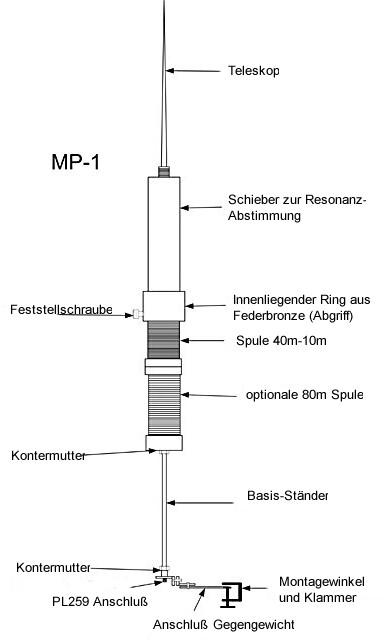

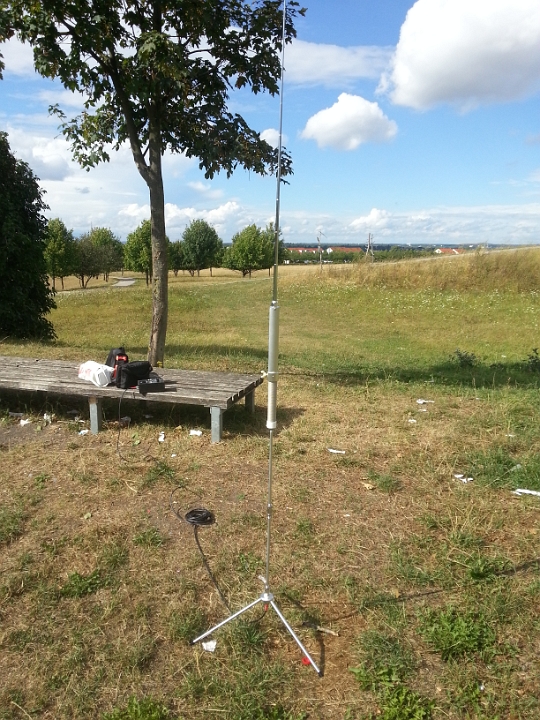

Aufbau2  Die Platine ist so klein, dass sie problemlos im Mikrofongehäuse Platz findet. Mit dem Originalschalter lässt sich jetzt der Kompressionsgrad einstellen. SchaltbildKompressor  Die Umschaltung des Kompressionsgrad habe ich nie benötigt, d.h. man kann auf die Entfernung des SMD-Widerstands R7 verzichten. Stattdessen werde ich den Schalter benutzen, um den Kompressor zu umgehen. mp1 dwg  Die MP-1 Antenne ist ideal für den unauffälligen portablen Betrieb. Die Verarbeitung ist  exzellent, aber der Wirkungsgrad hängt sehr vom Gegengewicht bzw. den Radials ab. Da sich mein endgespeister Dipol deutlich kleiner verpacken lässt und zudem leichter ist, setzte ich die MP-1 kaum ein. 20130813 162407  Erste Versuche im Freien mit der MP-1. An meinem Netzwerkanalysator stelle sich erst ein gutes SWR ein, als ich ein Lambda-1/4  Radial über den Boden gespannt hatte.

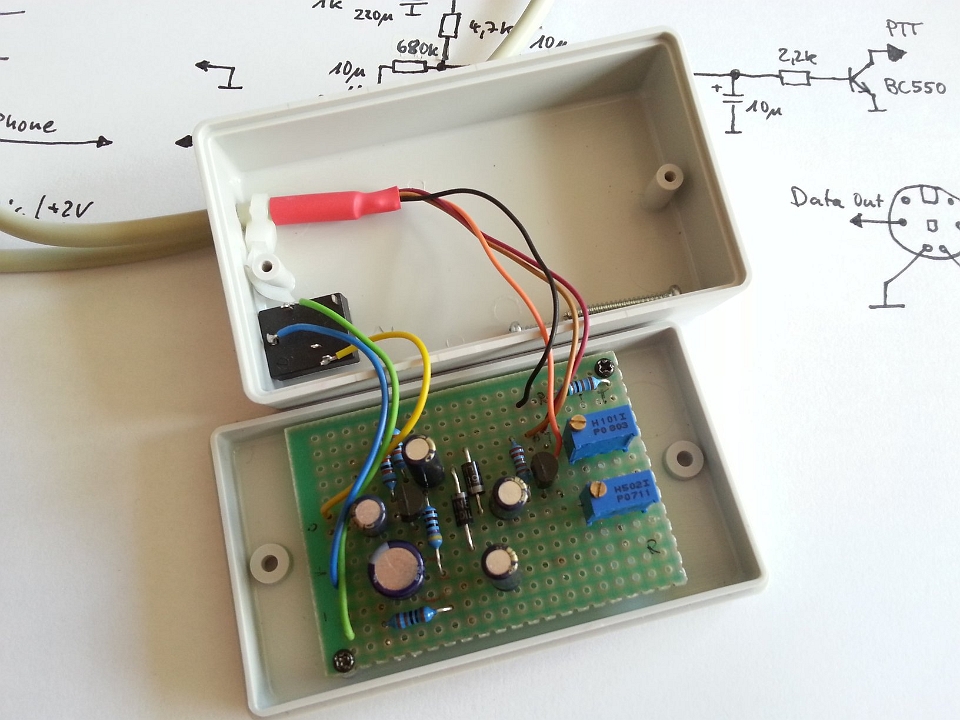

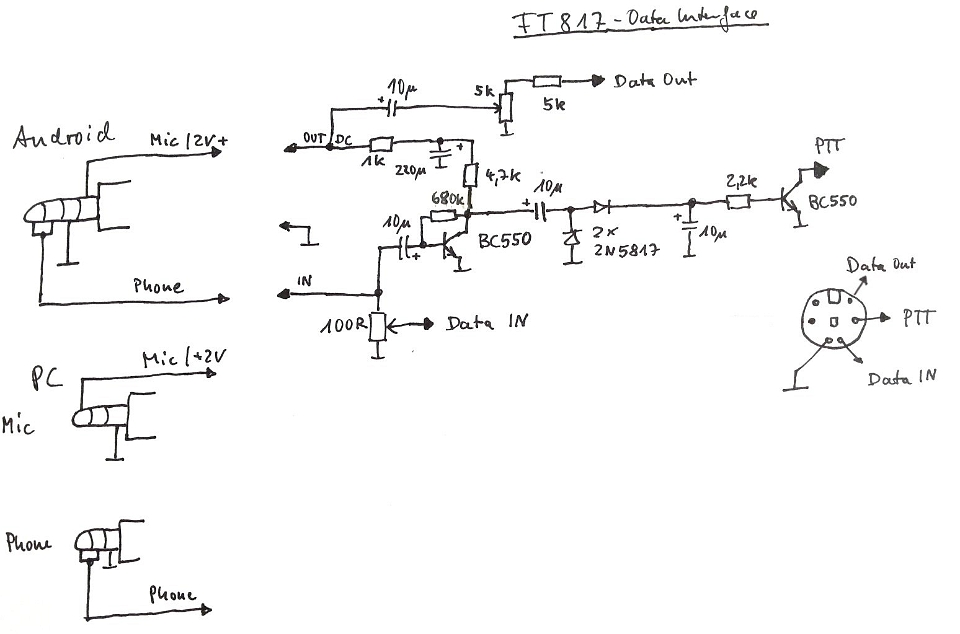

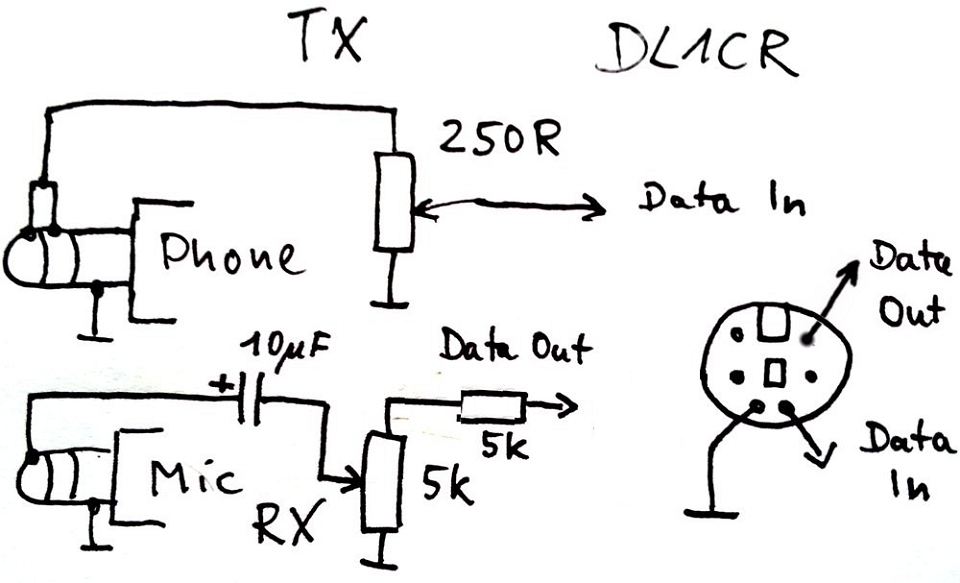

SchaltbildDataInterface  Dateninterface mit Anschluss an PCs oder Android Smartphones / Tablets.  Läuft auch ohne galvanische Trennung problemlos. Aufbau  Das selbstgebaute Dateninterface Schaltbild simple  Wenn der Transceiver eine Data-VOX hat und man ohne galvanische Trennung auskommt, kann das Interface sehr einfach ausfallen.
